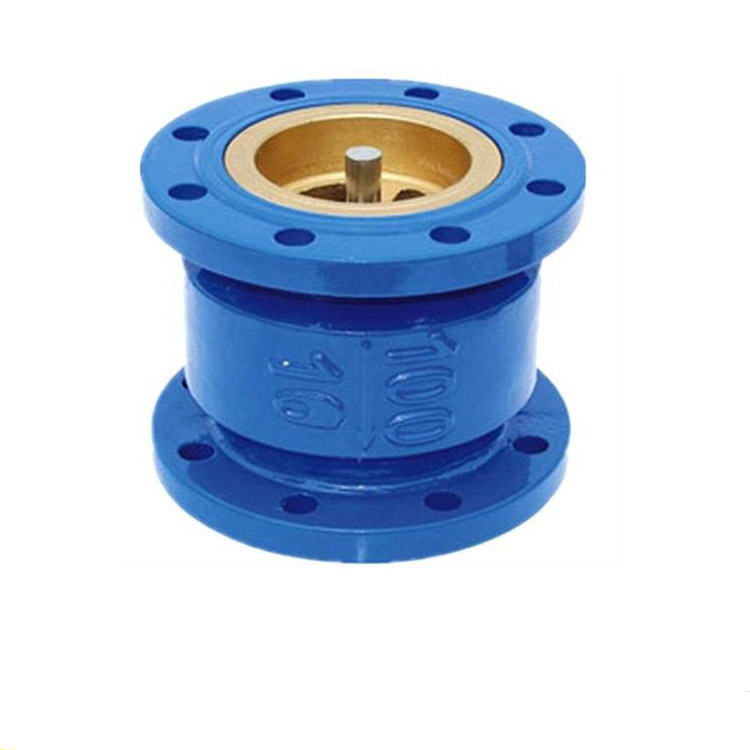

HC41X桂龍消聲止回閥有法蘭連接和對夾連接兩種連接方式，HC41X消聲止回閥適用于給排水管道閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其快速的關閉能有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。HC41X 消聲止回閥還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。HC41X 消聲止回閥安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。桂龍消聲止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。
消聲止回閥根據其結構和安裝方式可分：
1、消聲止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、消聲止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，桂龍消聲止回閥能安裝在任何水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3、消聲止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
4、消聲止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。特點與用途1、閥瓣采用“子彈頭”外形設計，閥體采用“腰鼓”外形設計，改善介質流向，降低流阻系數
2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜
3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象
4、骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固 耐用
5、閥瓣啟閉行程短，可以有效的防止水錘產生
6、適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適 用于污水管網
工作原理與結構說明1、本閥門在使用過程中，介質按圖示箭頭方向流動。2、當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
主要零件材料
零件名稱
|
材料
|
閥體、導流體
|
鑄鐵、鑄鋼
|
閥座、軸瓦、閥瓣、軸
|
青銅或不銹鋼
|
彈簧
|
不銹鋼
|
HC41X消聲止回閥主要技術參數
公稱壓力
|
1.0
|
1.6
|
2.5
|
最高工作壓力
|
1.0
|
1.6
|
2.5
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
適用介質
|
水
|
介質溫度
|
X＜80℃， T≤150℃， H≤200℃
|
HC41X消聲止回閥主要外形尺寸
公稱通徑
|
L
|
50
|
120
|
65
|
150
|
80
|
180
|
100
|
240
|
125
|
300
|
150
|
350
|
200
|
450
|
250
|
500
|
300
|
550
|
350
|
572
|
400
|
600
|
450
|
650
|
500
|
700
|
|
